FIRSTLEGENDS at checkout.¿Aún te preocupa que la GoPro desnuda se apague por falta de energía?
¿Quieres que tu GoPro desnuda quede súper ordenada y liviana?

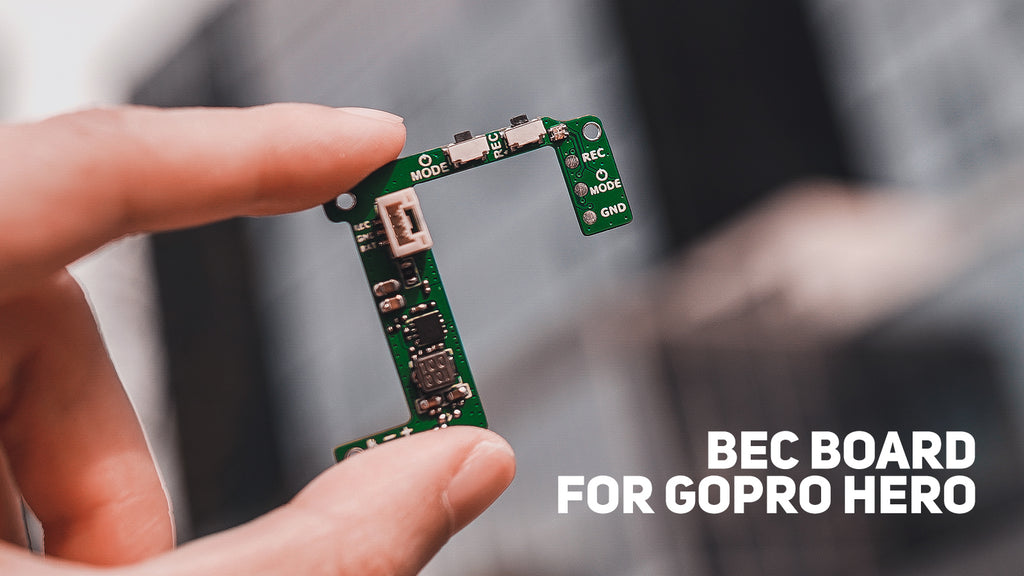

Esta placa BEC podría ayudarte. Tiene BEC de 5 V a 2 A integrado, botones y LED de GoPro de serie, conectores enchufables y grabación remota.
Agradecimientos especiales a Guido Fabbrini por recordarnos el riesgo de que el FC pueda ser quemado. En este momento el tablero BEC está listo y disponible.
¡Echa un vistazo a nuestra colección de piezas y accesorios Naked GoPro!
También contamos con:
Esta placa BEC es compatible con GoPro Hero 6 y Hero 7 Black, pero NO con Hero 8.
>> Comunidad Cinewhoop DESNUDA

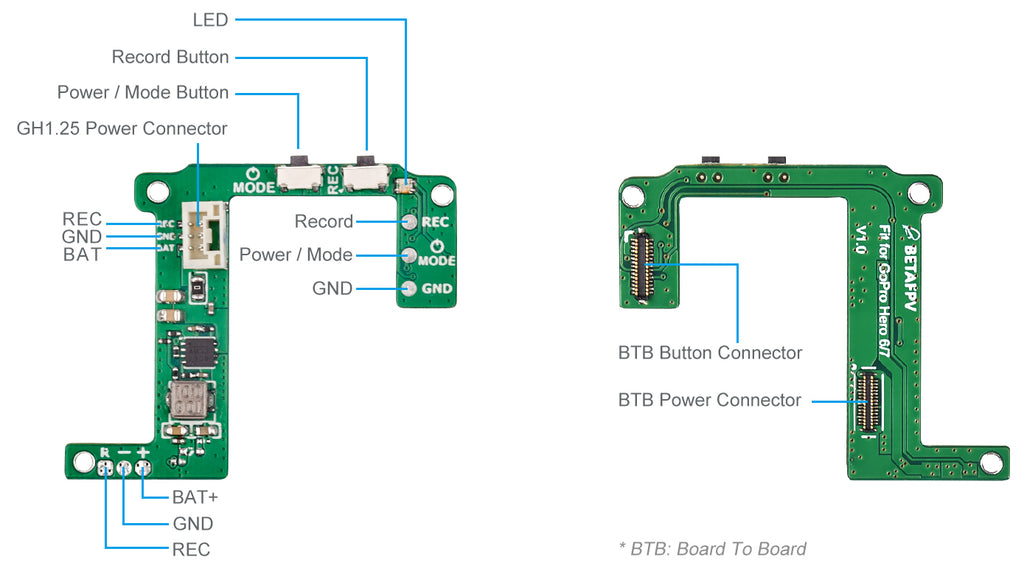

Los dos botones de la placa BEC tienen la misma función que los botones de serie de GoPro. Son tres acciones que utilizaremos con frecuencia.
Bajo normal Para la operación, primero conecte el conector GH1.25 a la cámara GoPro Lite y luego conéctelo a la batería. El LED parpadeará una vez, luego debe presionar el botón de encendido/modo una vez por segundo para encender. El LED en la placa BEC tiene el mismo estado que el LED original en la placa base de GoPro.
| Indicación | Operación del botón | Estado del LED |
| Encender | Presione el botón de encendido/modo una vez | Parpadea 3 veces y se apaga la luz |
| Apagado | Presione el botón de encendido/modo durante 5 segundos | Parpadea 7 veces y se apaga la luz |
| Iniciar grabación | Presione el botón de grabación una vez | Parpadeo lento continuo |
| Detener grabación | Presione el botón de grabación una vez | Parpadea 3 veces y se apaga la luz |
| Cambio de modo | Presione el Botón de encendido/modo una vez | Compruebe el modo en la pantalla LCD |
El piloto podría usar el interruptor del transmisor de radio para iniciar o detener la grabación. Se necesita más configuración.
Por ejemplo, si utiliza F4 FC V2.0 en el dron, como el dron Whoop 95X, el diagrama de conexión se muestra a continuación. El cable amarillo ( almohadilla de clavija FC B12) es solo para la grabación remota.
Usamos la función Pinio en Betaflight para controlar la grabación. Primero, configuramos la función Pinio del pin B12 en la placa FC.
recurso FLASH_CS 1 NINGUNO
recurso PINIO 1 B12
establecer pinio_box = 40,255,255,255
ahorrar
A continuación, asigne uno de los canales de conmutación de su transmisor de radio a este Pinio (también conocido como USER1). Como se muestra a continuación, asignamos el canal AUX4 del transmisor de radio a USER1 Pinio. El cursor en la zona naranja significa que el botón está liberado y la zona blanca significa que está presionado. Por lo tanto, mantenga el cursor en la zona naranja de forma predeterminada.
En tercer lugar, verifique si la función Pinio funciona. Cambia el interruptor y haz que el cursor se mueva de la zona naranja a la zona blanca, y finalmente regrese a la zona naranja. Ahora puedes comprobar el estado del LED para saber si la grabación ha comenzado. Utiliza el mismo proceso para detener la grabación.
Si utiliza el Placa FC 12A F4 AIO , al igual que el dron 85X, utilizará el pin LED_STRIP (también conocido como pin pad A08) para la función Pinio.
recurso LED_STRIP 1 NINGUNO
recurso PINIO 1 A08
establecer pinio_box = 40,255,255,255
ahorrar
Conozca más sobre la función Pinio de Betaflight.
Sabemos que algunos pilotos pueden tener preguntas sobre cómo conseguir el estuche para la GoPro desnuda o algunos pueden querer agarrar la cámara GoPro Lite directamente. Aquí te ofrecemos más opciones para una mejor instalación. También puedes encontrar el archivo STL para la serie GoPro Lite aquí.
>>Haga clic aquí para comprobar los archivos STL de la serie GoPro Lite .
Agradecimientos especiales a JONAH BLAESER, quien proporcionó el método para desmontar la GoPro HERO6 Black. Si estás interesado, consulta el enlace para conocer los pasos específicos para hacer tu propia GoPro sin cámara.
Guía de desmontaje de la GoPro HERO6 Black
Nota: hazlo bajo tu propio riesgo. Perderás la garantía de tu GoPro y podrías terminar estropeando la cámara si algo sale mal. Esta guía no está autorizada por GoPro y no se garantiza que tu cámara funcione después de esto. BETAFPV no se hará responsable de esta acción.
