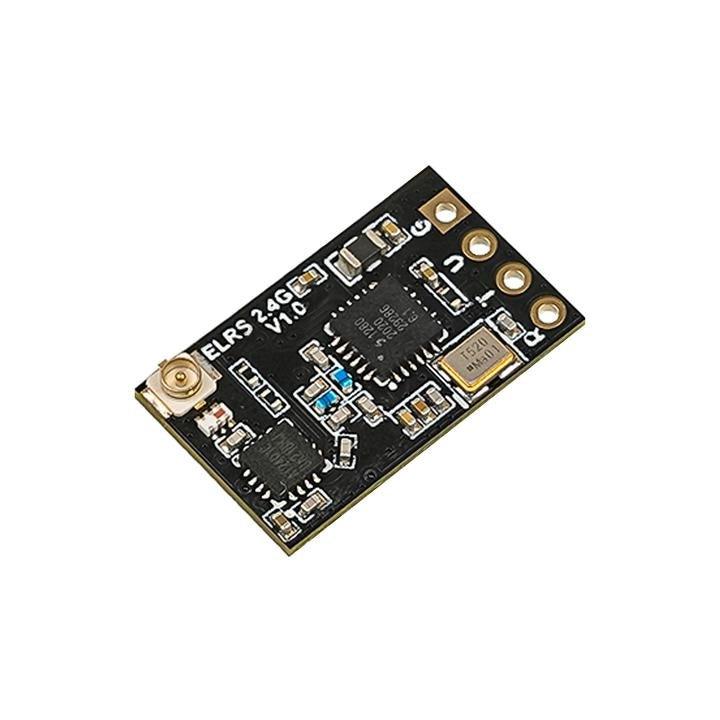

Receptor nano ELRS de 2,4 GHz BETAFPV

El receptor BETAFPV Nano se basa en el proyecto ExpressLRS, un enlace RC de código abierto para aplicaciones RC. ExpressLRS tiene como objetivo lograr el mejor rendimiento de enlace posible tanto en velocidad, latencia y alcance. Esto hace que ExpressLRS sea uno de los enlaces RC más rápidos disponibles y, al mismo tiempo, ofrece un rendimiento de largo alcance.

¡Descubre todos nuestros receptores y el resto de nuestros productos BetaFPV !

Presupuesto:

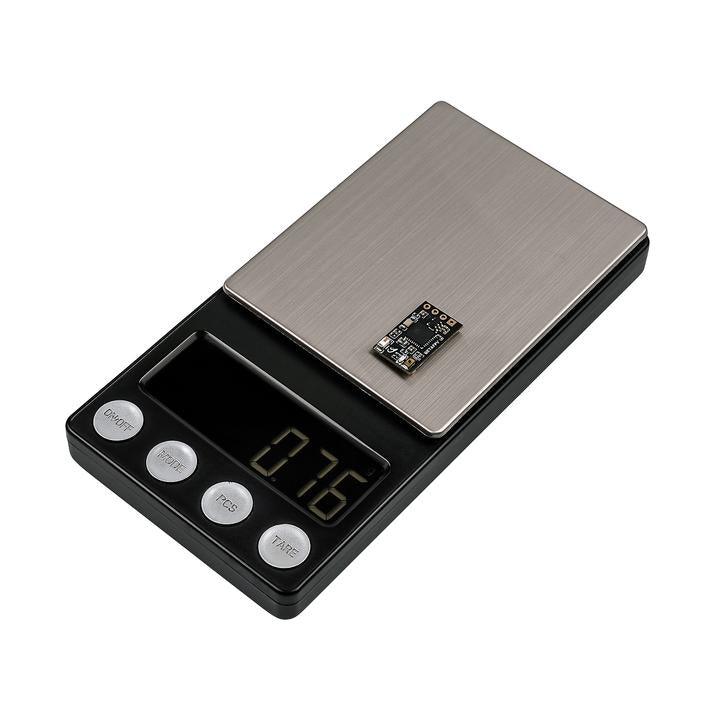

• Peso: 0,7 g (solo receptor)
• Tamaño: 12 mm x 19 mm
• Potencia de telemetría: 20dbm
• Bandas de frecuencia (versión 2.4G del receptor Nano): 2,4 GHz ISM
• FCC/868 MHz UE

• Voltaje de entrada: 5 V
• Conector de antena: IPEX MHF

El paquete incluye:

• 1 * Receptor nano BETAFPV ELRS - 2,4 GHz

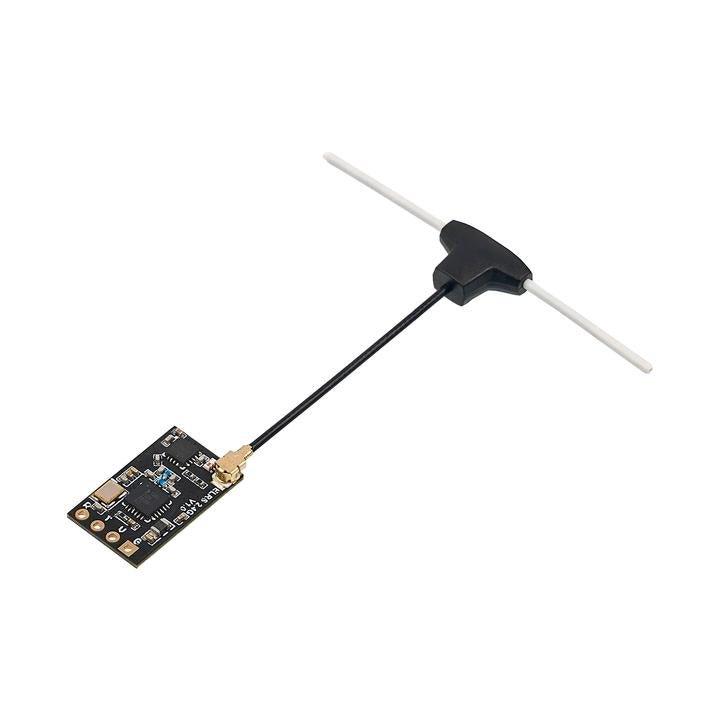

• 1 * Antena BETAFPV-T
• 2 * Tubo retráctil de repuesto
• 4 cables de conexión de silicona de 30 AWG (1 negro, 1 rojo, 1 blanco, 1 amarillo)
• 1 * cabezal de clavija 1x4
• 1 * Manual de usuario del nano receptor

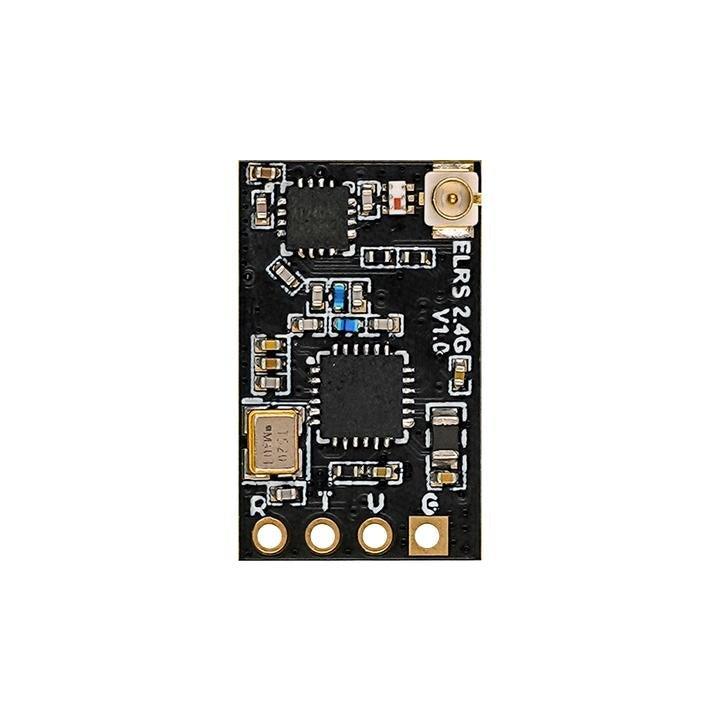

Diagrama

Diagrama de la versión 2.4G del nano receptor como se muestra a continuación.

Conozca más sobre el PA+LNA. todo

Conozca más sobre ExpressLRS

ExpressLRS es un enlace RC de código abierto para aplicaciones RC. Cualquiera puede encontrar este proyecto en Github o únete a la discusión en el grupo de Facebook .

ExpressLRS se basa en Semtech Lora Hardware SX127x o SX1280 para RX y TX respectivamente. Su objetivo es lograr el mejor rendimiento de enlace posible tanto en velocidad, latencia y alcance. A 2,4 GHz, actualmente se admiten unos impresionantes 500 Hz con una compilación OpenTX personalizada. Esto convierte a ExpressLRS en uno de los enlaces RC más rápidos disponibles y, al mismo tiempo, ofrece un rendimiento de largo alcance.

Cada vez más proveedores comienzan a ofrecer soporte para el protocolo de radio ExpressLRS en diferentes partes, como transmisores de radio con ELRS en stock, drones con receptor ELRS incorporado, módulos ELRS TX para bahía JR o bahía Nano. El equipo de BETAFPV participa en este proyecto y proporciona una serie de componentes ExpressLRS.

Configuración y enlace

ExpressLRS utiliza el protocolo serial Crossfire (también conocido como protocolo CRSF) para comunicarse entre el receptor y la placa controladora de vuelo. Por lo tanto, asegúrese de que su placa controladora de vuelo admita el protocolo serial CRSF. A continuación, utilizamos la controladora de vuelo con el firmware Betaflight para mostrar cómo configurar el protocolo CRSF.

La conexión entre el receptor ELRS Nano y la placa FC se muestra a continuación.

Habilite el UART correspondiente (por ejemplo, UART3 a continuación) como un Rx serial en la pestaña "Puertos" del Configurador Betaflight.

En la pestaña "Configuración", seleccione "Receptor basado en serie" en el panel "Receptor" y seleccione "CRSF" como protocolo. La telemetría es opcional en este caso y reducirá la tasa de actualización de su dispositivo debido a que esas ranuras de transmisión se utilizan para la telemetría.

El nano receptor puede ingresar al estado de enlace encendiéndolo y apagándolo tres veces.

• Conecte y desconecte el nano receptor tres veces;
• Asegúrese de que el LED parpadee dos veces rápidamente, lo que indica que el receptor está en modo de enlace;
• Asegúrese de que el módulo RF TX o el transmisor de radio ingresen al estado de enlace, que envía un pulso de enlace;
• Si el receptor tiene una luz fija, está conectado.

Nota: Si realiza la vinculación una vez, el receptor almacenará la información de vinculación. Vuelva a encenderlo y la conexión se realizará automáticamente.

Descargar manual de usuario del receptor BETAFPV ELRS Nano.
