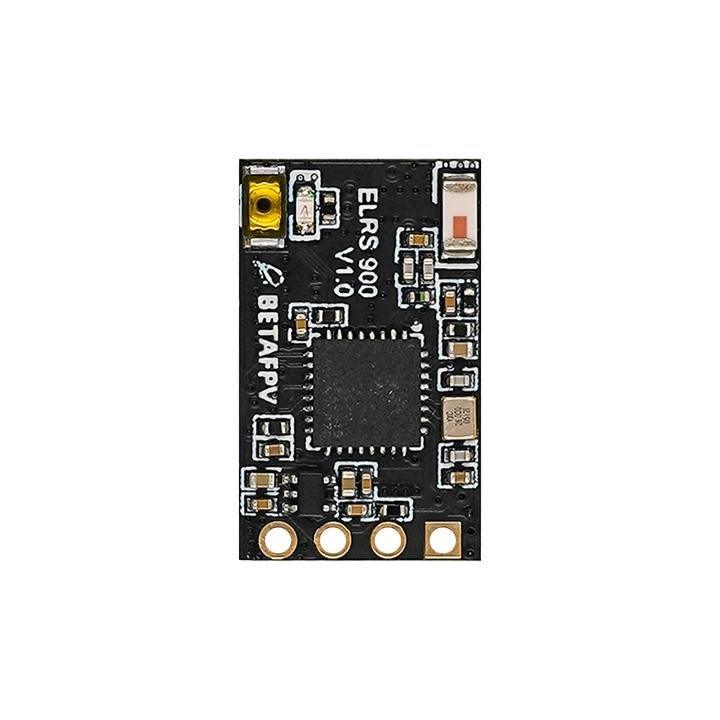

Récepteur nano ELRS 915 MHz BETAFPV

Le récepteur BETAFPV Nano est basé sur le projet ExpressLRS, une liaison RC open source pour les applications RC. ExpressLRS vise à obtenir les meilleures performances de liaison possibles en termes de vitesse, de latence et de portée. Cela fait d'ExpressLRS l'une des liaisons RC les plus rapides disponibles tout en offrant des performances à longue portée.

Découvrez tous nos récepteurs et le reste de nos produits BetaFPV !

Caractéristiques:

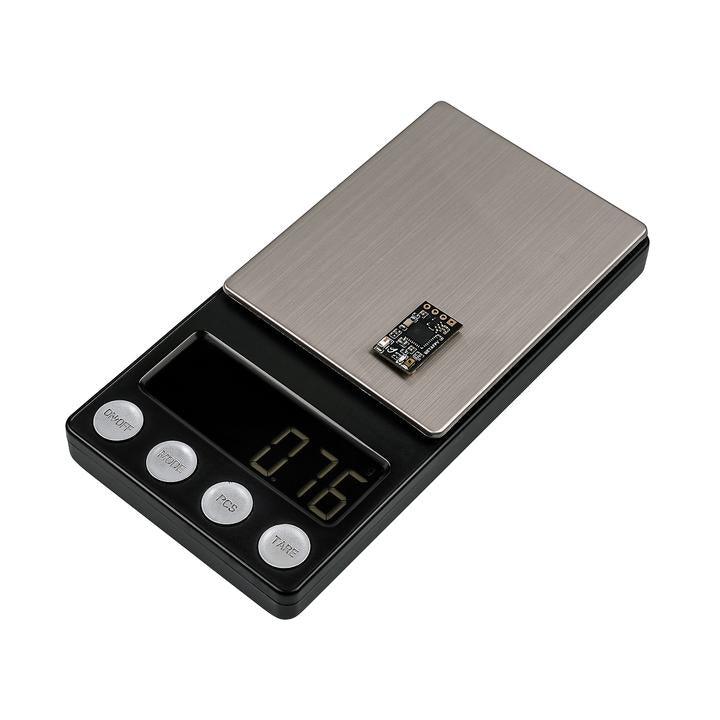

• Poids : 0,7 g (récepteur uniquement)
• Taille: 12mm*19mm
• Puissance de télémétrie : 20 dbm
• Bandes de fréquences (version récepteur Nano 915 MHz/868 MHz) : 915 MHz FCC/868 MHz EU
• Tension d'entrée : 5 V
• Connecteur d'antenne : IPEX MHF

Le forfait comprend:

• 1 * Récepteur Nano ELRS BETAFPV - 915 MHz

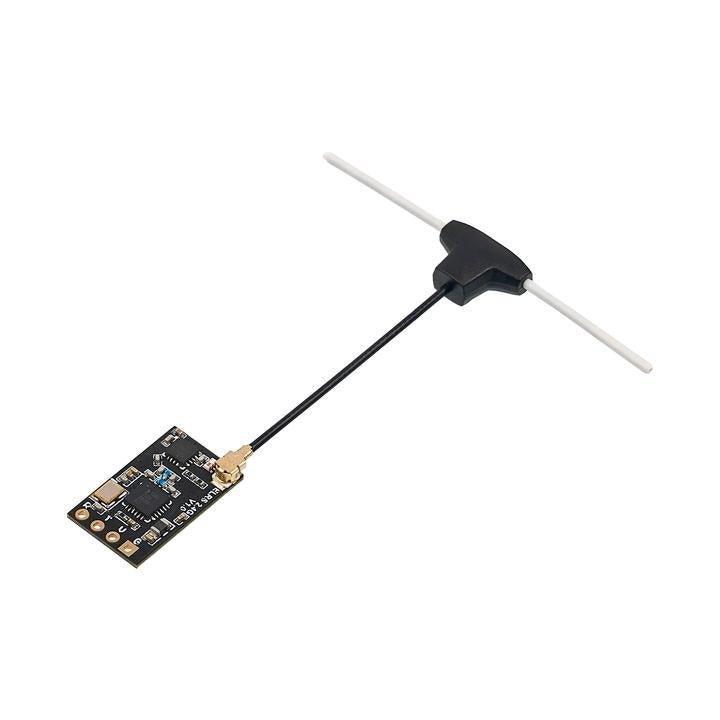

• 1 * Antenne BETAFPV T
• 2 * Tube rétractable de rechange
• 4 fils de connexion en silicone 30awg (1 noir, 1 rouge, 1 blanc, 1 jaune)
• 1 * embase à broches 1x4
• 1 * Manuel d'utilisation du récepteur nano

Diagramme

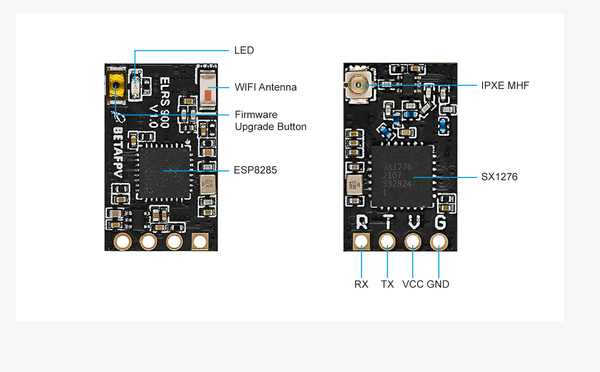

Schéma de la version du récepteur nano 868 MHz/915 MHz comme indiqué ci-dessous.

Lequel dois-je choisir ?

faire

En savoir plus sur ExpressLRS

ExpressLRS est un lien RC open source pour les applications RC. Tout le monde peut trouver ce projet sur Github ou rejoignez la discussion dans le groupe Facebook .

ExpressLRS est basé sur Semtech Lora Matériel SX127x ou SX1280 pour RX et TX respectivement. Il vise à obtenir les meilleures performances de liaison possibles en termes de vitesse, de latence et de portée. À 900 MHz, un débit de paquets maximal de 200 Hz est pris en charge. Cela fait d'ExpressLRS l'une des liaisons RC les plus rapides disponibles tout en offrant des performances à longue portée.

De plus en plus de fournisseurs commencent à prendre en charge le protocole radio ExpressLRS dans différentes parties, comme l'émetteur radio avec ELRS en stock, le drone avec récepteur ELRS intégré, le module ELRS TX pour la baie JR ou la baie Nano. L'équipe BETAFPV participe à ce projet et fournit une série de composants ExpressLRS.

Configuration et liaison

ExpressLRS utilise le protocole série Crossfire (AKA protocole CRSF) pour communiquer entre le récepteur et la carte du contrôleur de vol. Assurez-vous donc que votre carte de contrôleur de vol prend en charge le protocole série CRSF. Ensuite, nous utilisons le contrôleur de vol avec le firmware Betaflight pour montrer comment configurer le protocole CRSF.

La connexion entre le récepteur ELRS Nano et la carte FC est illustrée ci-dessous.

Activez l'UART correspondant (par exemple UART3 ci-dessous) en tant que Serial Rx dans l'onglet « Ports » du configurateur Betaflight.

Dans l'onglet « Configuration », sélectionnez « Récepteur série » dans le panneau « Récepteur » et sélectionnez « CRSF » comme protocole. La télémétrie est facultative ici et réduira le taux de mise à jour de votre clé en raison de ces créneaux de transmission utilisés pour la télémétrie.

Le nano-récepteur peut entrer en état de liaison en le mettant sous/hors tension trois fois.

• Branchez et débranchez le récepteur nano trois fois ;
• Assurez-vous que la LED effectue un double clignotement rapide, ce qui indique que le récepteur est en mode liaison ;
• Assurez-vous que le module RF TX ou l’émetteur radio entre dans l’état de liaison, qui envoie une impulsion de liaison ;
• Si le récepteur a une lumière fixe, il est lié.

Remarque : effectuez une liaison une fois et le récepteur enregistrera les informations de liaison. Remettez sous tension et la connexion sera automatiquement réussie.

Téléchargement du manuel d'utilisation du récepteur BETAFPV ELRS Nano.
