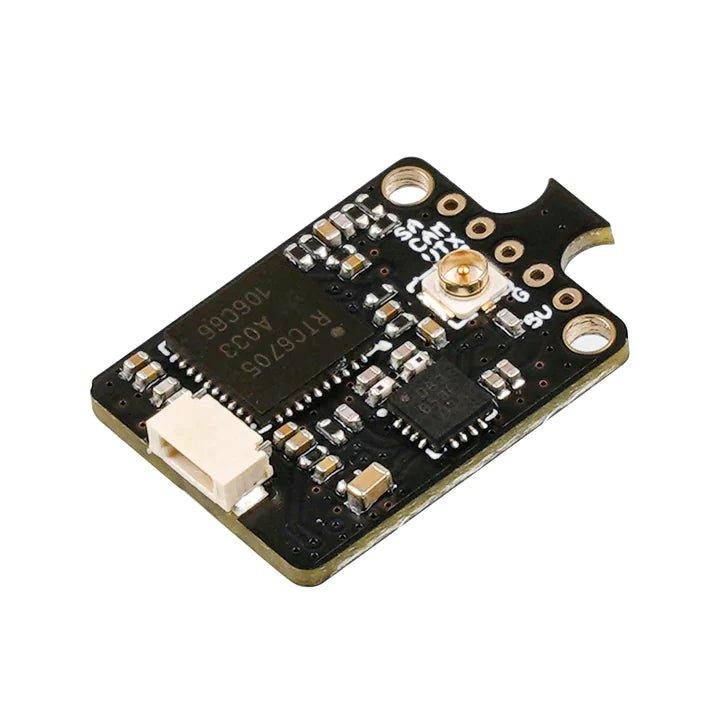

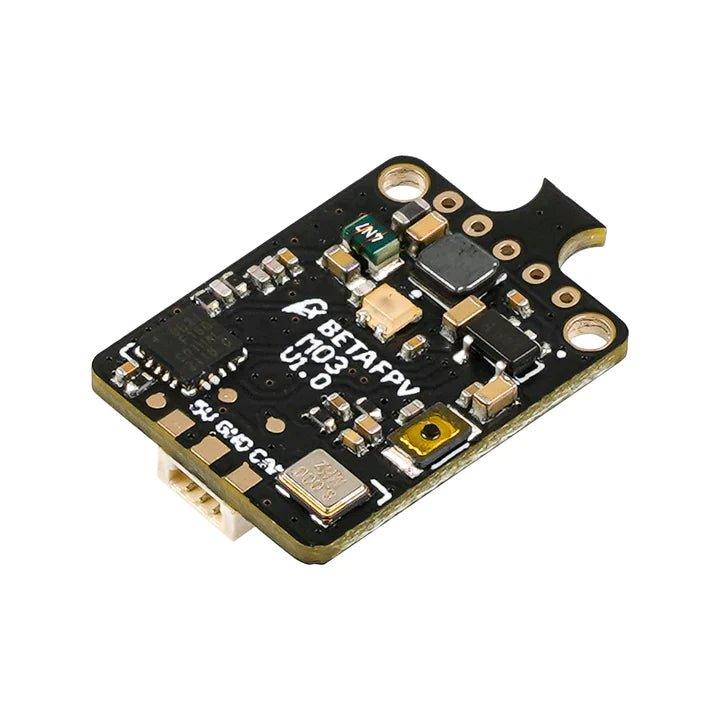

BETAFPV M03 25-350 mW 5,8 G VTX analogique

Le M03 VTX, un VTX analogique 5,8 GHz ultra-léger et à haute puissance de sortie, est conçu pour les drones whoop de 65 à 85 mm pour des vols à plus longue portée. En combinant ce VTX et l'excellente liaison radio ExpressLRS 2,4G, les pilotes peuvent Faites voler les drones Whoop plus longtemps pour explorer plus de possibilités et de plaisir.

Découvrez tous nos VTX et le reste de nos produits BetaFPV !

Puce

• Avec une puissance de sortie de 25 à 350 mW, le M03 VTX fournit une image stable et une transmission puissante.
• Seulement 1,1 g et taille minuscule pour les drones comme les drones whoop de 65 à 85 mm. Le modèle de trous de montage des vis est adapté à Micro auvent BETAFPV. Le connecteur de caméra JST-0.8 est compatible avec la caméra BETAFPV C02.

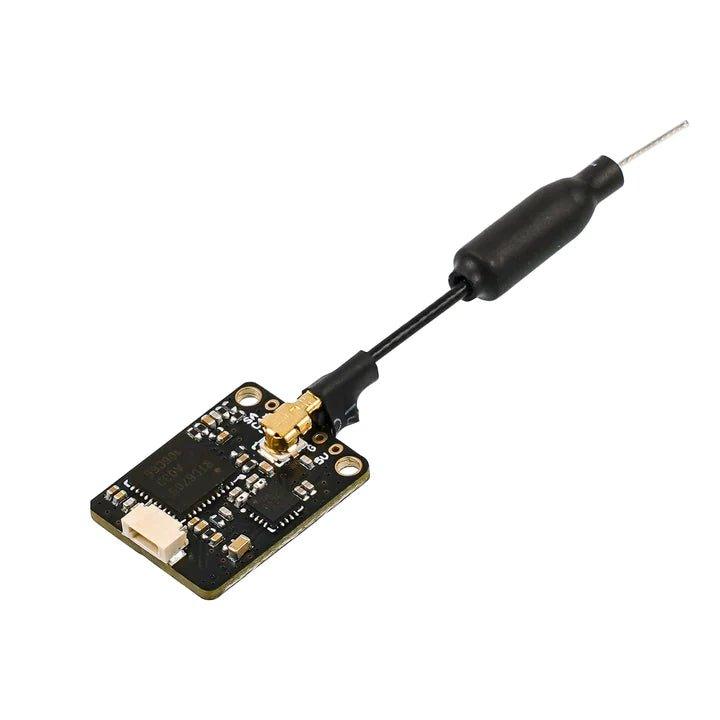

• Livré avec une antenne de type IPX, il suffit de brancher et de jouer, aucun travail de soudure supplémentaire n'est nécessaire.
• Le M03 VTX est parfaitement adapté au drone whoop 65-85 mm. Nous recommandons fortement de l'utiliser avec une carte FC ELRS 2.4G, comme la F4 1S 5A FC (ELRS 2.4G) ou la F4 1S 12A FC (ELRS 2.4G).

Spécification

• Article : M03 5.8G VTX
• Puissance de sortie : 25/100/200/350 mW (réglable)
• Plage de tension d'alimentation : 4,5-5,5 V

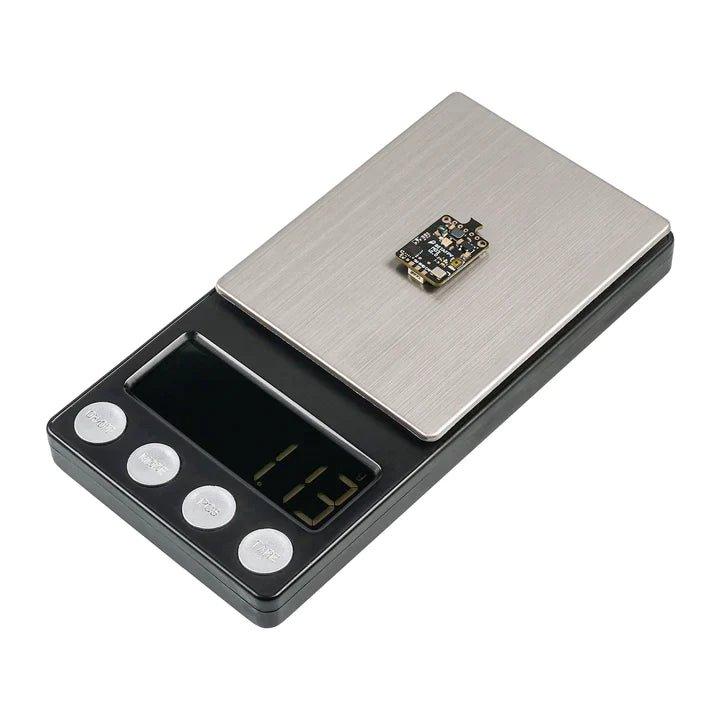

• Poids : 1,1 g (antenne non incluse)
• Taille interne du VTX : 18X14mm
• Fréquence : 5,8 GHz 48 canaux, avec Raceband : 5658~5917 MHz
• Sélection de canal : SmartAudio
• Type de modulation : FM
• Contrôle de fréquence : PLL

• Toutes les harmoniques : Max -50 dBm
• Stabilité de fréquence : ±100KHz (typ.)
• Précision de fréquence : ±200KHz (typ.)
• Erreur de porteuse de canal : ±1,5 dB
• Port d'antenne : 50 Ω
• Température de fonctionnement : -10℃~+80℃
• Connecteur de caméra : JST-0.8, compatible avec les caméras telles que BETAFPV C01, BETAFPV C02 et NewBeeDrone BeeEye.

Diagramme

Vous trouverez ci-dessous le schéma du M03 VTX. Le connecteur de la caméra est JST-0.8 et il est compatible avec les caméras telles que BETAFPV C01, BETAFPV C02 et NewBeeDrone BeeEye.

Comment se connecter à FC

Voici le schéma expliquant comment connecter le M03 VTX avec F4 1S 5A FC (ELRS 2,4G) conseil.

Voici le schéma expliquant comment connecter le M03 VTX avec la carte F4 1S 12A FC (ELRS 2.4G).

Changer de bande, de canal et de puissance

Le M03 VTX ne peut utiliser que le port Smart Audio pour changer de bande et de canal. Accédez au menu OSD à l'aide des manettes de l'émetteur radio (manette de tangage vers le haut et manette de lacet vers la gauche). Ensuite, FONCTIONS -> VTX SA pour modifier le point de fréquence et la puissance.

La puissance commutable comprend 25 mW, 100 mW, 200 mW et 350 mW. À l'exception de la méthode via le menu OSD comme indiqué ci-dessus, la puissance de sortie peut être modifiée via le bouton d'alimentation.

Emballer

• 1 * BETAFPV M03 5.8G VTX (antenne assemblée)
• 5 * fil de silicone 30AWG (30 mm)
