FIRSTLEGENDS at checkout.Basé sur ELRS V3.3 et en collaboration avec l'équipe de développeurs ELRS, le tout premier émetteur à diversité double fréquence Gemini est sorti ! À l'heure actuelle, l'émetteur SuperG Nano peut être entièrement activé pour obtenir la meilleure qualité de liaison jamais combinée avec une réception en diversité telle que Récepteur SuperD ou Récepteur SuperP. Avec une puissance de transmission double de 1 W, il excelle en termes de performances anti-interférences et de stabilité, ce qui en fait la solution idéale pour les applications exigeantes comme les courses FPV, les vols longue distance et la photographie professionnelle.
Découvrez nos émetteurs RC et tous nos produits BetaFPV !
Vous trouverez ci-dessous le schéma de l'émetteur SuperG Nano.
Remarque : veuillez assembler l'antenne avant de la mettre sous tension. Dans le cas contraire, la puce PA de l'émetteur SuperG Nano sera endommagée de manière permanente.
Vous trouverez ci-dessous les informations comparatives des 3 produits SuperG Nano Transmetteur, ELRS Nano TX Module et ELRS Micro TX Module. Il présente les mises à jour et les spécifications avancées plus que jamais.
| SuperG Nano TX | Nano-TX | Micro-TX | |
| Puissance RF maximale | Double-1000mW | 500 mW | 500 mW/1 000 mW |
| Puce RF | Double SX128x | Un seul SX128x | Un seul SX128x |
| Mode antenne | Gémeaux | Célibataire | Célibataire |
| Circuit de refroidissement | Soutenu | Non pris en charge | Soutenu |
| Sac à dos | Soutenu | Non pris en charge | Soutenu |
| Alimentation externe | Prise en charge de 7 à 13 V | Non pris en charge | Prise en charge de 5 à 12 V |
Parmi eux, Gemini est la fonction la plus avancée d'ExpressLRS - le mode Gemini actuellement ! Il possède le mode le plus stable pour la réception des signaux et offre une résistance aux interférences et une stabilité supérieures, ce qui le rend adapté à diverses applications.
L'émetteur SuperG Nano est doté du mode Gemini. Une vidéo de test réalisée par le développeur Jye Smith montre qu'avec un taux de rafraîchissement de 1000 Hz, la valeur LQ fluctue entre 90 et 100 lorsque le récepteur True Diversity est en fonctionnement. Cependant, après le passage en mode Gemini, la valeur LQ se stabilise à 99-100. Cela démontre que ELRS fait de gros efforts pour assurer la stabilité de la liaison.
Le mode Gemini est basé sur la base matérielle des récepteurs True Diversity et nécessite un module haute fréquence à double sortie RF. Lorsqu'il est utilisé avec les produits de la série Super, les avantages du mode Gemini peuvent être pleinement exploités. Les effets de l'utilisation de l'émetteur et du récepteur dans différents modes sont les suivants :
|
TX |
Réaction |
Mode de réception de l'antenne |
|
ANT1/ANT2/Commutateur |
Célibataire |
Célibataire |
|
Diversité |
Diversité |
|
|
Gémeaux |
Célibataire |
|
|
Gémeaux |
Célibataire |
Célibataire |
|
Diversité |
Diversité |
|
|
Gémeaux |
Gémeaux |
Son utilisation avec le récepteur True Diversity garantit une liaison radio ultra-stable mais solide pour que les pilotes puissent voler dans n'importe quel environnement nécessitant des signaux extrêmement stables et une faible latence. Y compris les vols longue distance, les vols multijoueurs et les courses FPV. Il offre aux pilotes une expérience de vol robuste et agressive.

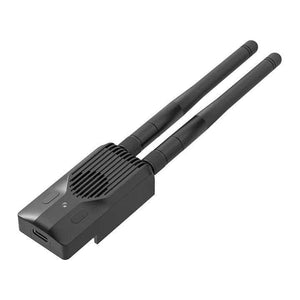

L'émetteur SuperG Nano avec deux antennes actives à deux fréquences, chacune offrant une puissance de transmission puissante de 1 W. Bénéficiez de signaux plus puissants, de distances de transmission plus longues et d'une portée de télécommande améliorée.
Le boîtier est fabriqué en alliage d'aluminium CNC avec une surface anodisée pour plus de durabilité. Il dissipe efficacement la chaleur, grâce à son flux d'air interne optimisé et à son ventilateur à grande vitesse avec ailettes chauffantes en cuivre. Volez en toute confiance et profitez de performances fiables à chaque fois.
L'émetteur SuperG Nano peut être configuré via un script LUA. Les émetteurs radio EdgeTX et OpenTX prenant en charge CRSF peuvent être utilisés facilement. Il est disponible pour l'interface Nano TX populaire lorsqu'il est utilisé avec l'adaptateur de module Micro-Nano, notamment Radiomaster TX16, Boxer, Zorro. Jumper T16, T20, T Pro. Frsky QX7, X9, X Lite.
Remarque : l'émetteur radio LiteRadio 3 Pro ne peut pas prendre en charge une puissance d'émetteur double supérieure à 100 mW en raison de problèmes d'alimentation.
L'émetteur SuperG Nano est un appareil de pointe qui offre une touche distincte et personnalisée, avec une gamme de trois options de couleurs vives, dont le rouge, le gris et le noir. La combinaison de son design élégant, de sa fonctionnalité supérieure et de ses choix de couleurs répond parfaitement à ceux qui recherchent un style et des performances de haut niveau.
La série ExpressLRS élargit sa gamme avec l'ajout de l'émetteur SuperG Nano. Pour obtenir une qualité de liaison exceptionnelle, associez le Gemini TX aux récepteurs de diversité de la série Super. BETAFPV élève l'expérience de vol vers de nouveaux sommets en introduisant des liaisons ELRS qui offrent des capacités longue portée, une faible latence et des taux de rafraîchissement élevés dans un système de contrôle radio.
L'émetteur SuperG Nano est conçu pour recevoir des signaux à l'aide du protocole de données série Crossfire (CRSF). Par conséquent, l'interface du module haute fréquence de l'émetteur doit prendre en charge la sortie de signal CRSF. En prenant le système d'émetteur EdgeTX comme exemple, nous expliquerons comment configurer l'émetteur pour émettre des signaux CRSF et contrôler l'émetteur à l'aide de scripts Lua.
Dans le système EdgeTX, accédez à MODEL SEL et entrez dans le menu SETUP. Désactivez la RF interne (réglez sur OFF), activez la RF externe et définissez le mode de sortie sur CRSF, comme indiqué dans l'image ci-dessous.
Le script Lua est un langage de script léger et compact qui peut être intégré à l'émetteur pour un accès et une modification pratiques de la configuration de l'émetteur.
L'émetteur SuperG Nano réserve 2 boutons qui peuvent être personnalisés par les utilisateurs. Voici les étapes spécifiques à suivre pour l'utiliser :
Actuellement, 6 fonctions peuvent être attribuées aux boutons de raccourci. Il existe 2 façons d'utiliser les boutons : appui long et appui court. La durée d'un appui long peut être personnalisée, tandis que le nombre d'appuis pour un appui court peut également être personnalisé.
Voici les 6 fonctions qui peuvent être définies :| Inutilisé | Réglage VTX |
| Augmenter la puissance de sortie | Activer le Wi-Fi |
| Entrez dans le canal VTX | Entrer en mode de liaison |
| Entrez dans la bande VTX |
Les images ci-dessous montrent la fonctionnalité de l'émetteur dans ses paramètres d'usine par défaut. (Le bouton de gauche est le bouton 1 et le bouton de droite est le bouton 2).
| Bouton | Action | Presse | Compter |
| Bouton1 (Bouton gauche) |
Entrer en mode de liaison | Appui court | 3 fois |
| Augmenter la puissance | Appui long | Pendant 0,5 seconde | |
| Bouton2 (Bouton droit) |
Accéder à VTX Menu des chaînes |
Appui court | 2 fois |
| Envoyer les paramètres VTX | Appui long | Pendant 0,5 seconde |
L'émetteur SuperG Nano utilise le micrologiciel par défaut, qui utilise le protocole officiel ExpressLRS V3.3.0 sans phrase de liaison. Par conséquent, le récepteur de liaison doit également être équipé du micrologiciel V3.0.0 ou supérieur et ne pas avoir de phrase de liaison définie. Pour des performances optimales, il est recommandé de positionner les deux antennes de l'émetteur aussi loin que possible.
Remarque : si le micrologiciel du TX est mis à jour et que la phrase de liaison est configurée, vous ne pouvez pas accéder à l'état de liaison via la méthode ci-dessus. Veuillez régler le RX sur la même phrase de liaison de fréquence, et le TX et le RX peuvent être connectés automatiquement.
Lorsque la puissance de transmission double dépasse 500 mW, l'émetteur SuperG Nano présente une consommation d'énergie relativement élevée, ce qui réduit la durée de vie de la batterie. Pour prolonger la durée d'utilisation de l'émetteur, il est conseillé d'utiliser une batterie externe comme source d'alimentation.
Remarque : lorsque la tension de la batterie de l'émetteur radio ou de la batterie externe est inférieure à 7 V (2 S) ou 10,5 V (3 S), veuillez utiliser le mode Gemini de 500 mW et 1 W avec précaution, sinon l'émetteur entrera dans l'état de redémarrage en raison d'une alimentation électrique insuffisante, entraînant une déconnexion hors de contrôle.
