Contrôleur de vol Airbot Fenix ​​G4 4-6S AIO Toothpick/Whoop (avec ESC 35A 32 bits AM32 4 en 1)

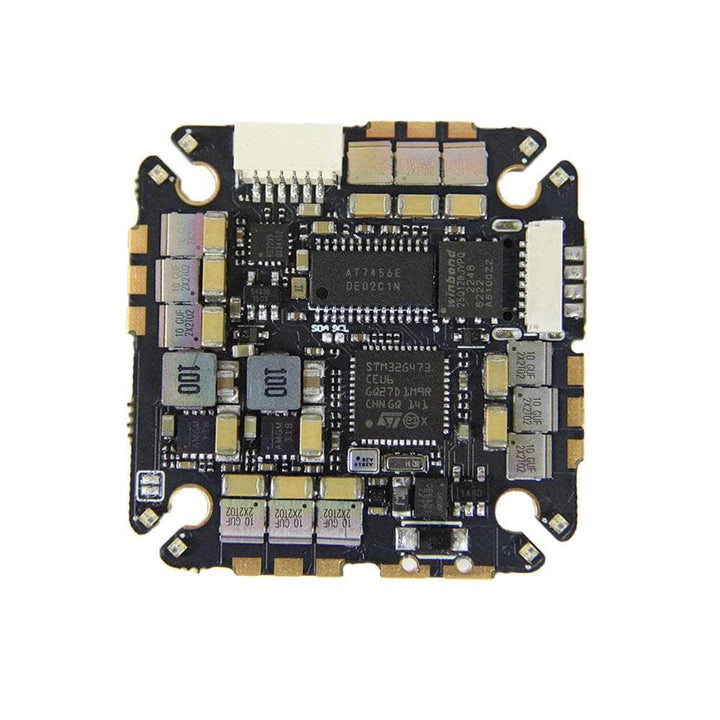

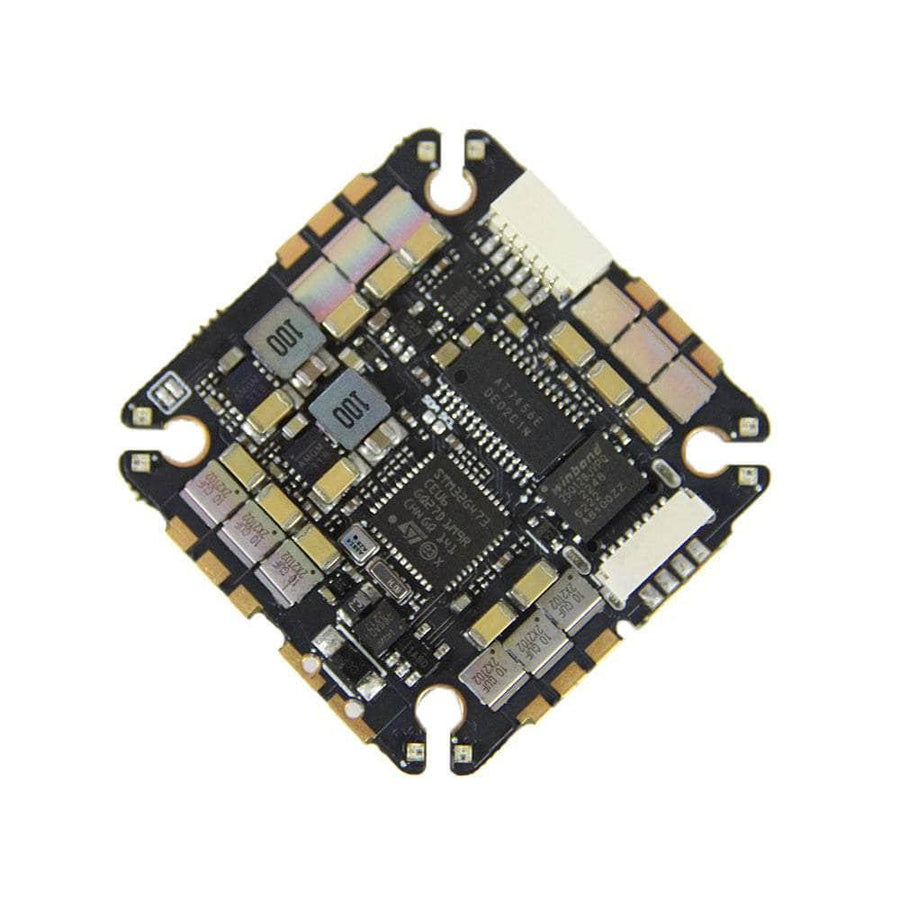

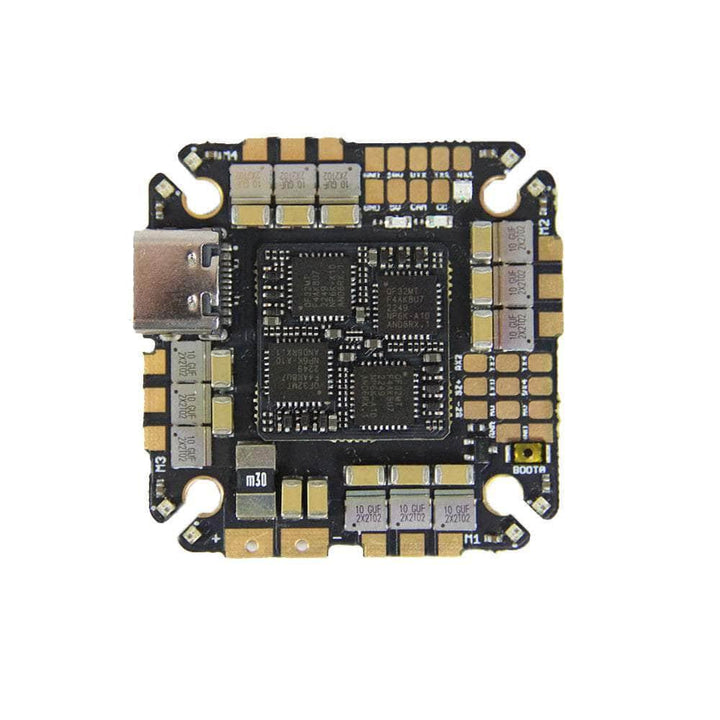

Le G4 est compatible Betaflight et est le premier du genre. Il contient 4 ESC AM32 35A, 6S max et le QF32MTF4AK8U7 sur la carte AIO, créant une conception plus compacte. Deux régulateurs de tension - un 5V et un 10V, tous deux évalués à 2,5A - sont inclus. Le 10V peut alimenter le VTX et l'unité aérienne DJI O3, tandis que le 5V peut alimenter les LED, les périphériques, etc. Le MCU STM32G47X, le gyroscope ICM-42688p, la mémoire Flash de données de 16 Mo, le baromètre DSP310, 16 LED RVB et des solutions de connexion pour la vidéo numérique complètent l'ensemble.

Une nouveauté est le revêtement imperméable nano ultra-hydrophobe. Ce revêtement permet à l'air de passer à travers tout en évitant l'eau, offrant ainsi une protection supplémentaire contre l'humidité et d'autres éléments.

Remarque importante : lorsque vous essayez de faire fonctionner l'OSD HD, il est nécessaire que les deux broches de terre sortant du port DJI ne soient pas soudées au VTX.

Découvrez nos autres contrôleurs de vol AIO , ainsi que le reste de notre sélection Airbot !

Caractéristiques

• Revêtement imperméable nano superhydrophobe
• 16 LED RVB intégrées peuvent être programmées
• L'ESC dispose d'un MCU F4, exécute le micrologiciel AM32, est capable de 6S et est évalué à 35 A
• BEC 10 V pour unité aérienne DJI O3

Caractéristiques

• Microcontrôleur : STM32G473, 512 Ko de mémoire flash

• BEC : 5 V 2,5 A + 10 V 2,5 A

• Boîte noire : 128 Mbit, 16 Mo

• Gyroscope : ICM-42688

• Baromètre : DSP310
• ESC : F4 MCU, exécute le firmware AM32, 6S 35A

• OSD: AT7456
• 4x Uart
• 1x 12C
• Poids : 10,4 g
• Modèle de montage : 25,5 x 25,5 mm

SDA, SCL, DN, DP, GND, 5V, L-RX1, L-TX1 sont destinés au connecteur USB/GPS externe

TX2, GND, RX1, TX1, GND, 10 V pour le connecteur VTX

Schéma de câblage

- Les informations ont été référencées à partir d'un examen de la carte Airbot Fenix ​​G4 AIO présenté par VitroidFPV .
